Maquette éclairée Biomasse énergie
Maquette réalisée pour l’institut »CRP-GABRIEL LIPPMANN » au Luxembourg. Cette maquette pédagogique a pour but de montrer et expliquer les concepts liés à la biomasse.
C’est une maquette éclairée pour représenter le fonctionnement d’un site de biomasse-énergie.
Le besoin se situait dans le détail : cette maquette de présentation de la biomasse est très détaillée avec ses objets imprimés en 3D.
On devait distinguer :
- la ferme
- le co-générateur que l’on distingue dans le bâtiment rectangulaire à portes vertes
- la vacherie
- la porcherie
- les poteaux électriques
- l’habitation

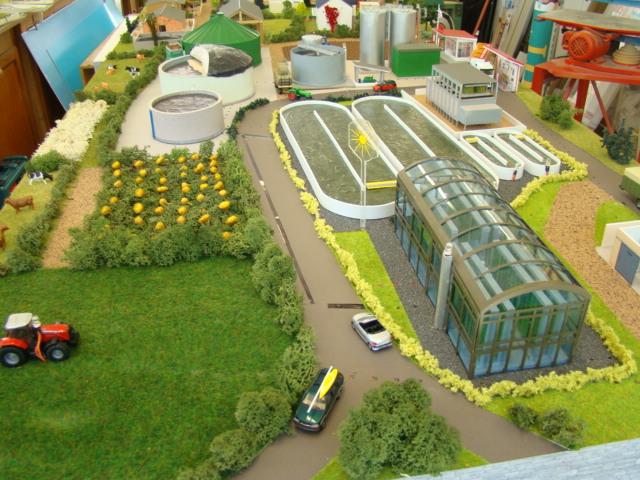

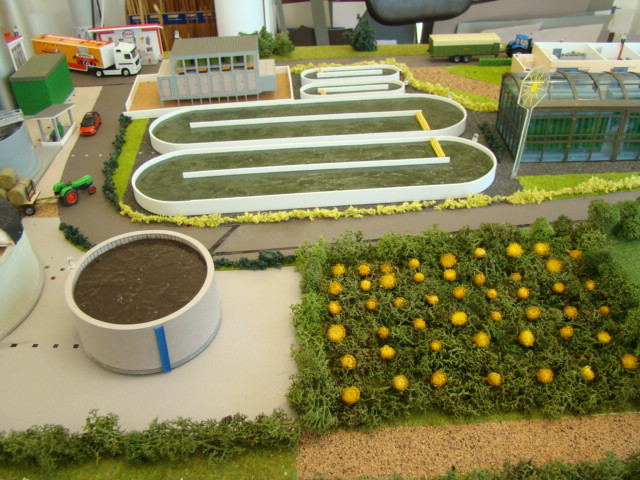

- le cycle du traitement des algues ( représenté par les bassins verts sur la maquette)
- la station d’épuration

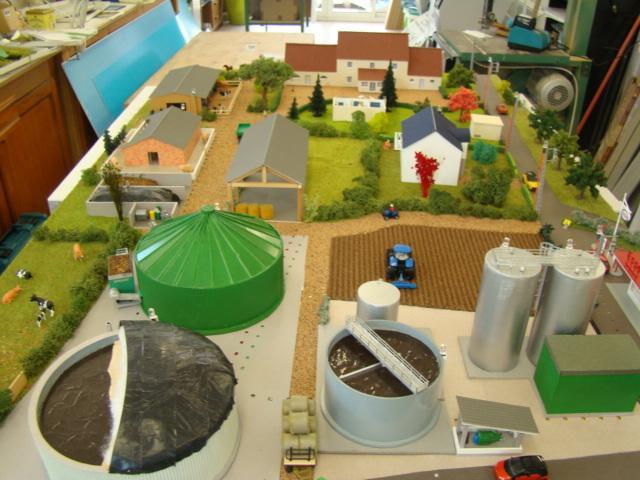

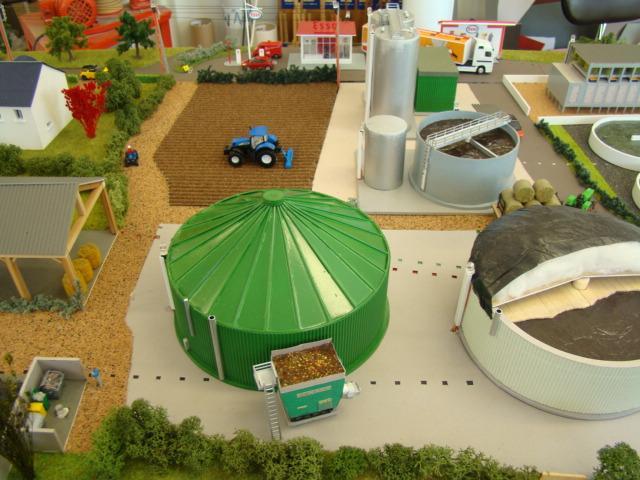

- les digesteurs ( appareils de fermentation figurés en vert sur la maquette)
J’ai fabriqué cette maquette animée et éclairée pour représenter le fonctionnement d’un site de biomasse-énergie.
L’animation de la maquette se fait :
- Premièrement par un repérage de chaque matériel par une lampe reliée à un tableau de bord commandée par un bouton poussoir (16 parties repérées).
- Deuxièmement par des circuits de leds encastrés dans le sol avec un défilement des leds pour indiquer le sens des flux (10 circuits 9+1 commandés par 10 interrupteurs).
Chaque circuit à une couleur différente suivant sa fonction (flux matières organiques, des digesteurs, de bio gaz, de chaleur, de méthane CH4, de dioxyde de carbone CO2, électrique, biodiesel, bioproduits et chimie verte) le 10ème interrupteur commande le déroulé de l’ensemble des circuits en même temps.
Maquette au 1/100ème sur un plateau de 2m x 1m
Maquette réalisée pour l’institut »CRP-GABRIEL LIPPMANN » au Luxembourg. Cette maquette pédagogique a pour but de montrer et expliquer les concepts liés à la biomasse.
C’est une maquette éclairée pour représenter le fonctionnement d’un site de biomasse-énergie.
Le besoin se situait dans le détail : cette maquette de présentation de la biomasse est très détaillée avec ses objets imprimés en 3D.
On devait distinguer :
- la ferme
- le co-générateur que l’on distingue dans le bâtiment rectangulaire à portes vertes
- la vacherie
- la porcherie
- les poteaux électriques
- l’habitation
- le cycle du traitement des algues ( représenté par les bassins verts sur la maquette)
- la station d’épuration
- les digesteurs ( appareils de fermentation figurés en vert sur la maquette)
J’ai fabriqué cette maquette animée et éclairée pour représenter le fonctionnement d’un site de biomasse-énergie.
L’animation de la maquette se fait :
- Premièrement par un repérage de chaque matériel par une lampe reliée à un tableau de bord commandée par un bouton poussoir (16 parties repérées).
- Deuxièmement par des circuits de leds encastrés dans le sol avec un défilement des leds pour indiquer le sens des flux (10 circuits 9+1 commandés par 10 interrupteurs).
Chaque circuit à une couleur différente suivant sa fonction (flux matières organiques, des digesteurs, de bio gaz, de chaleur, de méthane CH4, de dioxyde de carbone CO2, électrique, biodiesel, bioproduits et chimie verte) le 10ème interrupteur commande le déroulé de l’ensemble des circuits en même temps.
Maquette au 1/100ème sur un plateau de 2m x 1m

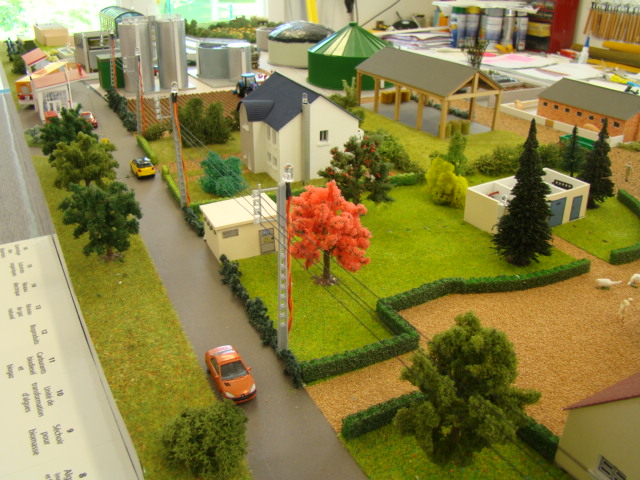

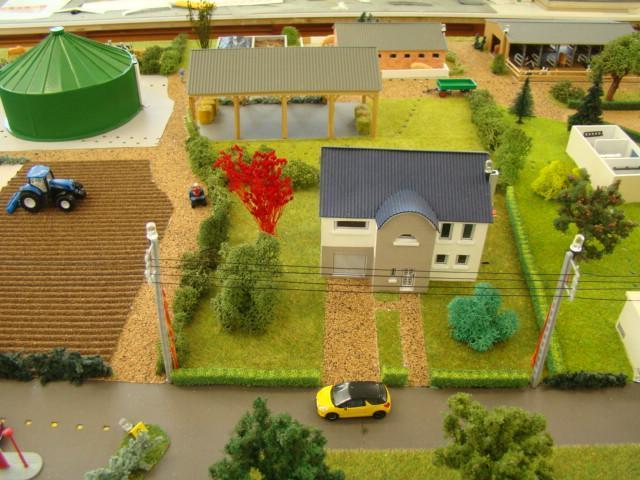

D’autres photos de cette maquette animée et éclairée

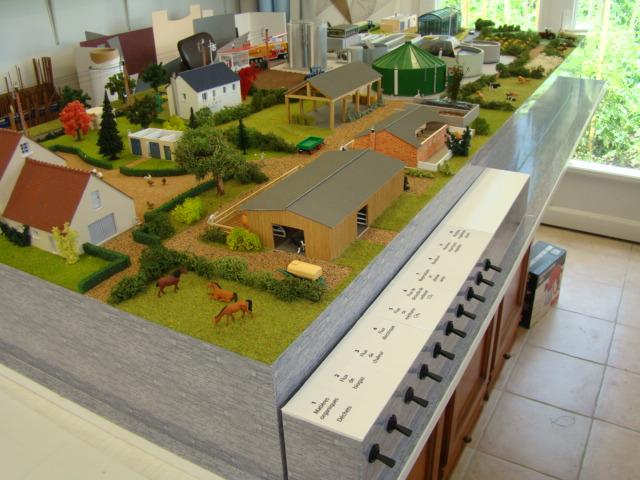

Tableau de commandes pour animer la maquette selon besoin
